Витая пара. Схема обжима витой пары.






Компьютерные сетевые кабели (витая пара). Служат для построения компьютерных сетей различной конфигурации (рис. 1). Схема обжима такого кабеля представлена ниже.

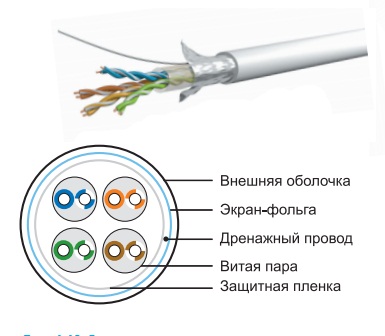

Витая пара в разрезе

Рис. 1 Витая пара в разрезе

Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз витая пара (рис. 2 и 3). Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения

Витая пара с коннектором , защищенная оболочкой из ПВХ 

Рис. 2. Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ 

Наконечник RJ-45

Рис. 3. Наконечник RJ-45 для компьютерных сетей

В зависимости от вида сетевого кабеля возможны различные варианты защиты:
UTP, или незащищенная, без общего экрана для пар проводов;
FTP, или фольгированная, с экраном из алюминиевой фольги;
STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран. Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для подсоединения к компьютеру, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар.
Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Схемы обжима витой пары:

Существует 2 схемы обжимки кабеля: прямой кабель и перекрёстный (кросс-овер) кабель. Первая схема используется для соединения компьютера со свитчем/хабом, вторая для соединения 2-х компьютеров напрямую.

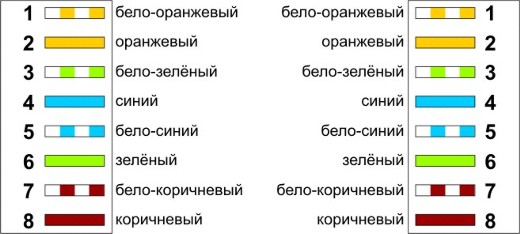

Схема обжима прямого кабеля

Рис.4 Схема обжима прямого кабеля

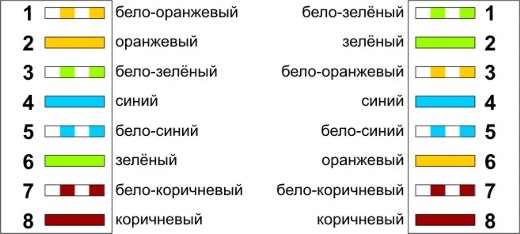

Схема обжима перекрестного (кросс-овер) кабеля

Рис.5 Схема обжима перекрестного (кросс-овер) кабеля

Итого:
1) Схема обжима для прямого кабеля (компьютер-свитч): бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый
2) Схема обжима для кросс-овер кабеля (компьютер-компьютер) меняются местами зеленая и синяя пары
бело-оранжевый, оранжевый, бело-синий, зеленый, бело-зеленый, синий, бело-коричневый, коричневый
